電解紙的選擇

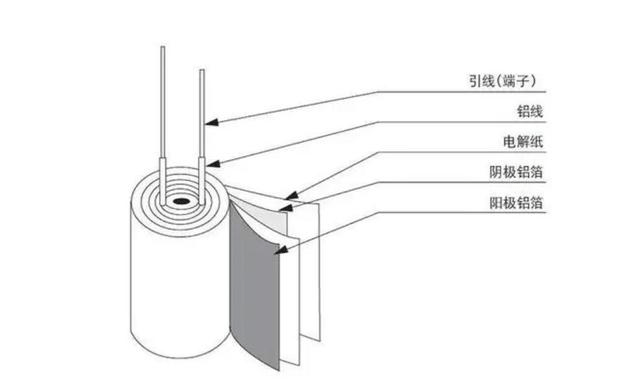

電解紙的目的是吸附作為真正陰極的工作電解液，另外是為了防止陽極箔與陰極箔直接接觸造成短路。
根據電解紙的性能和特點，在設計不同類型的鋁電解電容器時，應如何正確地選用電解紙，這應從以下幾個方面考慮：
1、電解紙的厚度
電解紙愈厚，無疑地其隔離效果愈佳，短路概率也愈小。而且對于同種類型的電解紙來說，其厚度厚的比薄的所吸電解液量會相對多一些，這有利于提高產品的壽命。
但另一方面，電解紙愈厚，電流流過的路程愈長，損耗角正切值也隨之增大。再者電解紙愈厚，芯子體積也就愈大，這不利于產品小型化和降低成本。
從總體設計來看，在保證電容器性能的前提下，應盡可能選用薄的電解紙。低壓小容量產品一般選用厚度為40μm，低壓大容量產品選用厚度為50μm的電解紙，中高壓產品則選用厚度為60~70μm的電解紙。
2、電解紙的密度
電解紙的密度愈大，防止短路效果愈佳。中高壓產品選用密度大的電解紙如牛皮紙或二層紙，低壓產品選用密度較小的電解紙如馬尼拉麻紙。隨著電解紙厚度的增加，紙的密度增大對電容器芯子短路不良率的影響就下降。
密度過大的電解紙也會帶來不利的影響，如它的含浸性差，吸著電解液量相對少，導致產品的等效串聯電阻和損耗角正切值偏大。
3、多層電解紙
電解紙實際上是由許多雜亂無章的纖維素堆積而成的。電解紙存在許多大大小小的孔洞，此時如果將兩張厚度和密度都相同的電解紙重疊在一起使用，孔洞重疊的概率比用單張紙的情況要減少50%，因而由此導致短路的幾率也相對減少。對高壓大容量的電容器往往用兩張不同密度的電解紙繞卷的原因也在于此。隨著造紙?jiān)牧系臄U(kuò)寬和造紙技術的發展，目前已用二種不同密度的紙漿抄制成一張電解紙，如將一種密度高、耐電壓高的與另一種密度低、吸水性強、含浸性好、阻抗低的紙漿抄制成一張電解紙，稱之為雙層電解紙。這種紙不但品質好，而且具有二張電解紙的優點，因而得到廣泛的應用。
4、電解紙的吸濕性
吸濕性好的電解紙，其吸著工作電解液量多，且浸漬電解液時間短，這對那些粘度比較大的、難含浸的電解液最有利。再者，吸濕性好的電解紙對設計低阻抗電解電容尤為必要。從電解紙的特性可以看出，馬尼拉麻紙的吸濕性遠優于牛皮紙。
5、電解紙材質
根據所設計產品的工作電壓和其他性能要求，合理地選擇不同材質的馬尼拉麻紙、牛皮紙或各種混抄紙作為襯墊紙是鋁電解電容結構設計的一個重要組成部分。牛皮紙成本低、密度大、耐電壓高，但是吸濕性差，阻抗特性差，故多應用在中高壓產品和阻抗特性要求不高的產品中。馬尼拉麻紙密度小，吸濕性好、成本貴、耐電壓不高，根據此特點它多應用在低壓和阻抗特性要求好的產品中。
