電容器并聯應該指南

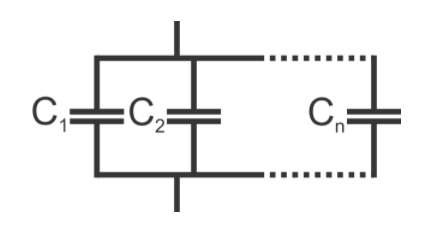

電容器與其他電氣元件一樣，可以串聯或并聯連接到其他元件。有時，將多個電容器并聯以制作功能塊（如圖中的塊）很有用。在這種情況下，了解并聯連接塊的等效電容很重要。本文將重點分析電容器的并聯連接以及此類電路的可能應用。
分析
并聯連接中的所有電容器兩端都具有相同的電壓，這意味著：
其中 V 1到 V n表示每個電容器兩端的電壓。該電壓等于通過輸入線施加到電容器并聯連接的電壓。但是，每個電容器存儲的電荷量并不相同，根據公式取決于每個電容器的電容：
其中 Q n是電容器上存儲的電荷量，C n是電容器的電容，V n是施加到電容器的電壓，它等于施加到完整并聯連接塊的電壓。電容器塊存儲的電荷總量由 Q 表示，并在該電路中存在的所有電容器之間分配。這表示為：
以下等式用于確定多個電容器并聯的等效電容：
其中 C eq是電容器并聯連接的等效電容，V 是通過輸入線施加到電容器的電壓，Q 1到 Q n表示存儲在每個相應電容器中的電荷。這給我們帶來了一個重要的結論：
這意味著電容器并聯的等效電容等于各個電容的總和。這個結果也很直觀——并聯的電容器可以看作是單個電容器，其極板面積等于各個電容器極板面積的總和。
應用
電容器是用于以電荷的形式儲存電能的裝置。通過并聯多個電容器，所得電路能夠存儲更多能量，因?yàn)榈刃щ娙菔撬邢嚓P(guān)電容器的單個電容的總和。此效果用于某些應用程序。
直流電源
一個例子是直流電源，有時使用多個并聯電容器以更好地過濾輸出信號并消除交流紋波。通過使用這種方法，可以使用具有優異紋波特性的更小電容器，同時獲得更高的電容值。
更高的電容值
有些應用只需要比市售電容器能夠提供的電容值高得多的電容值。電容器組用于此類應用。一個例子是用于電感負載功率因數校正的電容器組。另一個例子是宣布用于汽車行業的儲能電容器組，即 KERS（動能回收系統），用于大型車輛（如電車）以及混合動力汽車的再生制動。
脈沖負載
一個高磁場實驗室為世界上最強大的磁鐵供電，通過將能量存儲在電容器組中，能夠提供近 100 特斯拉的磁場。儲存的能量在很短的時間內通過磁線圈釋放，產生非常強大的磁場。
在任何情況下，電容器組都可以達到非常高的電容值。通過使用多個并聯的超級電容器，幾十千法拉的電容是可行的，特別是考慮到超級電容器能夠?qū)崿F(xiàn)超過 2000 法拉的電容值。
設計限制
并聯電容器時，有幾點需要牢記。一是電容器并聯的最大額定電壓僅與系統中使用的所有電容器的最低額定電壓一樣高。因此，如果多個額定電壓為 500V 的電容器與一個額定值為 100V 的電容器并聯，則整個系統的最大額定電壓僅為 100V，因?yàn)椴⒙?lián)電路中的所有電容器都施加了相同的電壓。
安全
要記住的另一點是，由于存儲的能量數量以及電容器能夠在很短的時間內釋放存儲的能量這一事實，電容器組可能很危險。如果意外短路，這種儲存的能量有時會導致嚴重傷害或損壞電線和設備。
